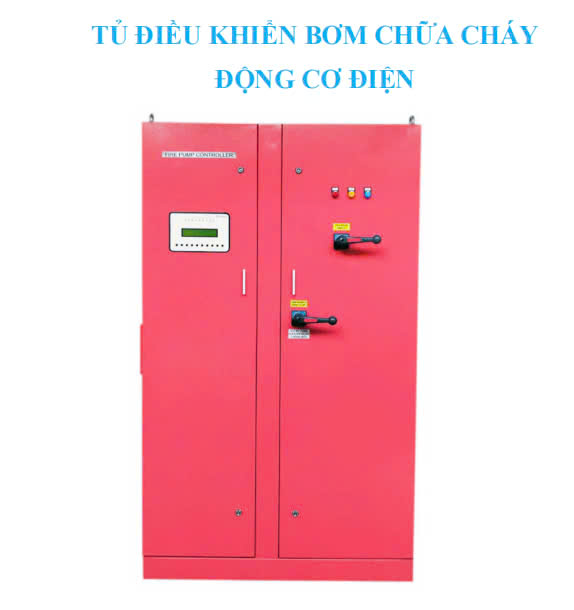

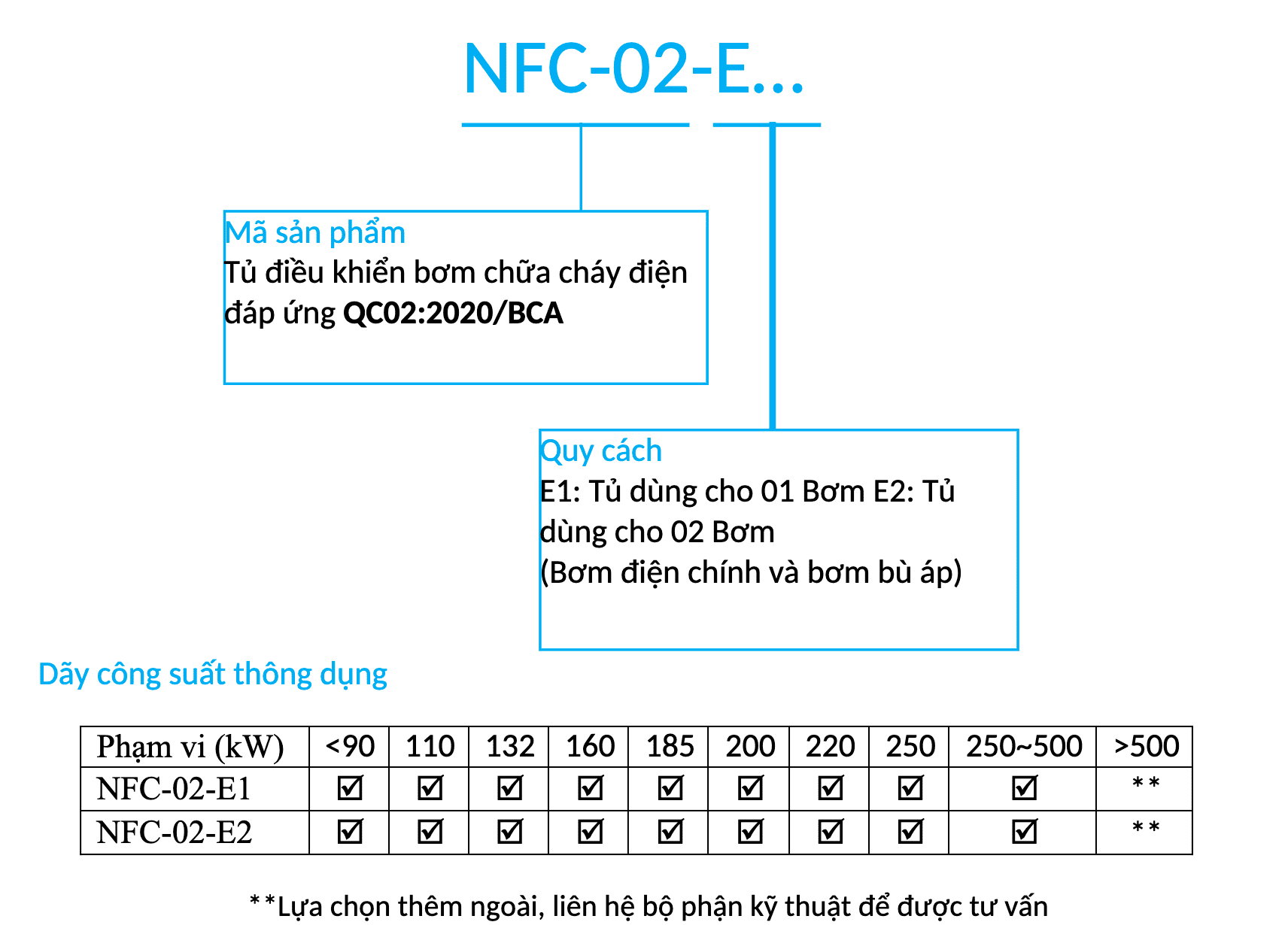

TỦ ĐIỀU KHIỂN BƠM CHỮA CHÁY ĐỘNG CƠ ĐIỆN

TỔNG QUAN

Tủ điều khiển bơm chữa cháy điện được thiết kế để khởi động động cơ dẫn động cho bơm chữa cháy. Thực hiện chức năng khởi động bằng nút nhấn trực tiếp và tự động thông qua tín hiệu áp suất của hệ thống chữa cháy.

Công nghệ và kỹ thuật của TỊNH THÀNH đảm bảo các giải pháp thiết kế tuỳ biến theo nhu cầu của từng khách hàng. Sản phẩm hoạt động ổn định, xử lý tác vụ nhanh với hiệu suất cao. Đáp ứng Quy chuẩn Quốc Gia QC02:2020/BCA

Với trên 12 năm hoạt động, TỊNH THÀNH hiện đang là một trong các đơn vị dẫn đầu tại Việt Namvề việc tích hợp mạch khiển điện tử: tự thiết kế - chế tạo vào tủ khiển. Đây cũng là minh chứng cho những nỗ lực không ngừng nghỉ của TỊNH THÀNH nhằm mong muốn phục vụ tốt nhất đến tất cả Quý khách hàng.

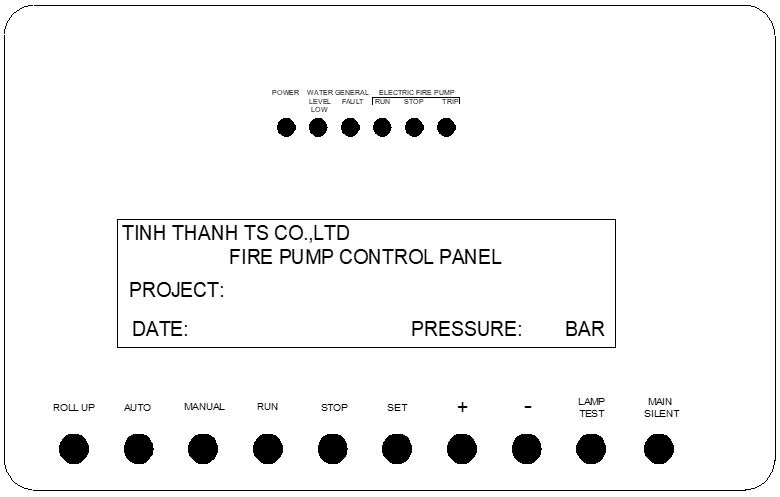

CHỨC NĂNG CỦA CÁC NÚT NHẤN VÀ ĐÈN BÁO TÍN HIỆU

ĐÈN HIỂN THỊ

• Đèn “POWER” Sáng: Khi có nguồn điện cấp cho mạch điều khiển
• Đèn “WATER LEVER LOW” Sáng: Khi có tín hiệu báo mức nước thấp của bể nướcchữa cháy
• Đèn “GENERAL FAULT” Sáng: Khi tủ điều khiển có lỗi bất kỳ (Máy bơm trip, Chạy không lên nước, Điện áp ngỏ vào mất pha, lệch pha, Mực nước bể thấp, v.v…)
• Đèn “RUN- STOP - TRIP” Hiển thị tình trạng hoạt động của bơm “Chạy – Tắt – Lỗi”

NÚT NHẤN THAO TÁC

ROLL UP:

• Chuyển đổi qua lại giữa các trang Menu. thao tác theo chỉ dẫn trong Tài liệu vận hành.

        AUTO:

• Lựa chọn chế độ khởi động tự động.

MANUAL:

• Lựa chọn chế độ khởi động bằng tay.

RUN:

• Bật bơm khởi động khi đang lựa chọn chế độ điều khiển bằng tay (Màn hình trang bơm ở chế độ MAN)

STOP:

• Tắt bơm đang chạy ở chế độ điều khiển bằng tay (màn hình trang bơm ở chế độ MAN) SET, +, -: Phím chức năng dùng để cài đặt các thông số của tủ điều khiển.
• Phím chức năng dùng để cài đặt các thông số của tủ điều khiển.

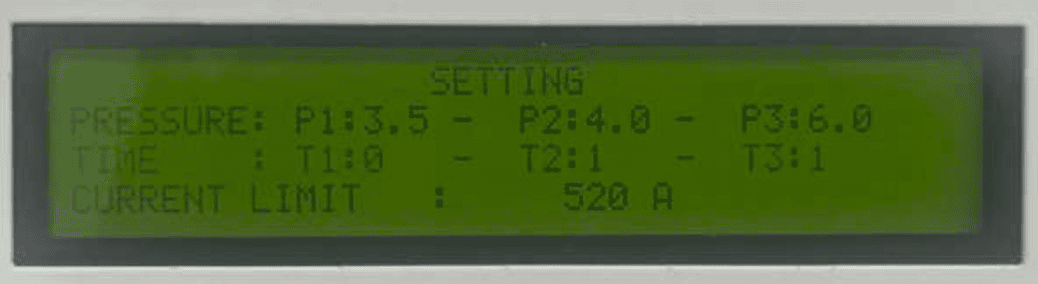

• Cài đặt áp suất tự động chạy, dòng điện bảo vệ động cơ đối với bơm chữa cháy, áp suất tự động chạy và dừng đối với bơm bù áp ( Tủ điều khiển cho máy bơm chính và máy bơm bù áp).
• Cài đặt thời gian chuyển Sao – Tam giác đối với tủ điều khiển khởi động Sao-Tam giác.
• Cài đặt thời gian chống sốc áp suất của hệ thống chữa cháy để tủ hoạt động chính xác và hiệu quả.
• Cài đặt chế độ bảo vệ máy bơm khi máy bơm chạy không lên nước.

LAMP TEST:

• Kiểm tra các đèn tín hiệu trên tủ điều khiển

MAIN SILENT:

• Tắt tiếng kêu báo lỗi trên tủ điều khiển

TÍNH NĂNG VÀ CHỨC NĂNG TIÊU CHUẨN

• Hiển thị thông tin dự án, công suất bơm và ngày giờ
• Hiển thị điện áp, cường độ dòng điện và áp suất
• Hiển thị thời gian bơm chạy của từng bơm
• Hiển thị trạng thái hoạt động của các bơm
• Cài đặt các thông số bảo vệ bơm
• Lựa chọn bơm khởi động tự động theo cảm biến áp suất hoặc Công tắc áp suất

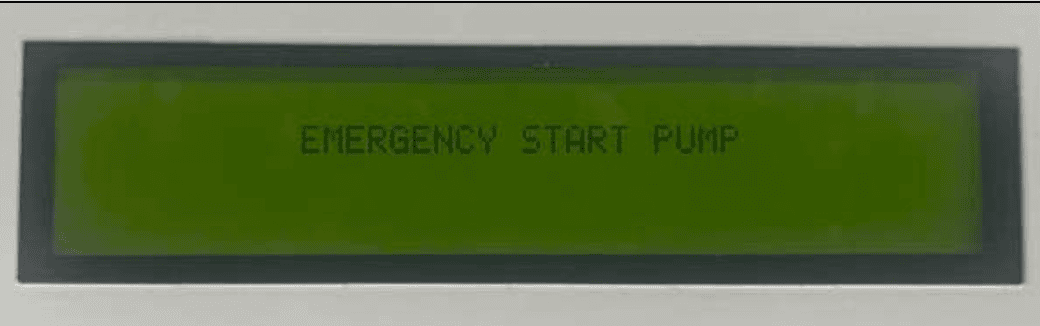

• Khởi động khẩn cấp không dùng điện điều khiển cho máy bơm điện (Emergency Start)

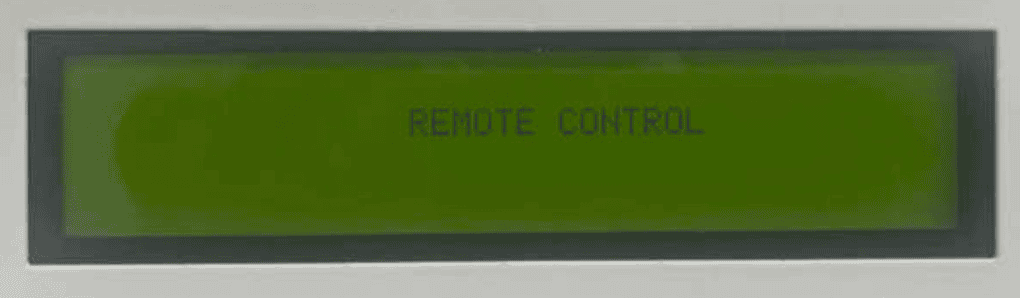

• Khởi động từ xa khi nhận được tín hiệu điều khiển (Remote Control)
• Bảo vệ bơm bằng công tắc mực nước ( Ở mức nước thấp có thể lựa chọn cho phép bơm chạy hoặc không chạy)
• Bảo vệ bơm khi bơm chạy không lên nước
• Có âm thanh cảnh báo lỗi
• Tiếp điểm giám sát để theo dõi trạng thái bơm qua hệ thống báo cháy hoặc hệ thống BMS
• Quạt và lọc bụi (Theo yêu cầu của khách hàng)
• Khóa chéo để ngắt gọi bơm dự phòng khi bơm chính đang chạy (Theo yêu cầu của khách hàng)

CHẾ ĐỘ KHỞI ĐỘNG

• Bơm điện: Khởi động Sao – Tam giác hoặc khởi động bằng khởi động mềm (Soft Start) (Theo yêu cầu của khách hàng)
• Bơm bù áp: Khởi động trực tiếp hoặc khởi động Sao – Tam giác (Theo yêu cầu của khách hành

THÔNG SỐ KỸ THUẬT

Tiêu chuẩn	Đáp ứng Quy chuẩn Quốc gia QCVN 02:2020/BCA
Vỏ tủ điện	Cấp bảo vệ IP31 (Tiêu chuẩn) IP44 (Theo yêu cầu) IP54 (Theo yêu cầu) Theo yêu cầu của khách hàng	Form tủ 1B (Tiêu chuẩn) 2B (Theo yêu cầu) 3B (Theo yêu cầu) Theo yêu cầu của khách hàng
	Phụ kiện Nắp đệm lót ở trên và dưới đáy tủ Móc treo cẩu nâng tủ Tay cầm Khóa tủ	Thông số kỹ thuật màu sơn Màu đỏ RAL3000 Sơn tĩnh điện Màu sơn bóng
Cầu dao cách ly và MCCB	Tay xoay ON/OFF ở mặt ngoài cửa tủ Dòng định mức của cầu dao cách ly không nhỏ hơn 115% dòng đầy tải của động cơ Dòng định mức của MCCB không nhỏ hơn 115% dòng đầy tải của động cơ
Khởi động khẩn cấp	Tích hợp công tắc hành trình Khởi động trực tiếp không thông qua mạch điều khiển Kích hoạt bằng cách kéo tay giật khẩn cấp hoặc chuyển ISOLATOR khởi động khẩn cấp về trạng thái ON đối với các bơm có công suất lớn
Hiển thị điện áp và dòng điện	Điện áp pha Dòng điện mỗi pha khi bơm hoạt động
Ghi lại thời gian bơm chạy và sự kiện lỗi	Xem giá trị thời gian bơm hoạt động Hiển thị các lỗi cơ bản của tủ điều khiển ( Mức nước thấp, bơm chạy không lên nước, …) Dữ liệu có thể xem trên màn hình hiển thị giao diện vận hành
Áp suất	Hiển thị áp suất liên tục của hệ thống trên màn hình Cài đặt giá trị áp suất để gọi bơm khởi động trên màn hình hoặc trên công tắc áp suất. Cảm biến áp suất gắn bên ngoài với nắp bảo vệ
Công tắc mực nước	Tiếp điểm kết nối với công tắc mực nước. Bảo vệ bơm khi hồ dự trữ hết nước
Báo động lỗi	Đèn hiển thị trạng thái lỗi sáng và tủ phát ra tiếng kêu BIP BIP cảnh báo

Hiển thị trạng thái khởi động bơm	Khởi động bẳng tay Khởi động tự động		Khởi động khẩn cấp (Emergency Start) Khởi động từ xa ( Remote Control)
Vận hành	Khởi động bơm	Khởi động tự động: Khi màn hình trang bơm ở chế độ AUTO, bộ điều khiển sẽ tự động khởi động bơm khi phát hiện áp suất thấp bởi cảm biến áp suất hoặc công tắc áp suất khi áp suất giảm xuống dưới ngưỡng cài đặt. Khởi động thủ công: Khi màn hình trang bơm ở chế độ MAN, có thể khởi động bơm bằng cách nhấn nút nhấn RUN. Ở chế độ này sẽ không phụ thuộc vào áp suất của hệ thống. Khởi động từ xa (Remote Control): có thể khởi động bơm thủ công ở một vị trí từ xa bằng cách đóng tiếp điểm của một nút nhấn thủ công. Khởi động khẩn cấp (EMERGENCY START) (chỉ dành cho bơm điện): có thể khởi động bơm trực tiếp thông qua cơ cấu khởi động khẩn cấp.

Vận hành

Dừng bơm

Dừng tự động (Chỉ áp dụng với bơm bù áp): Tủ điều khiển sẽ tự động dừng bơm bù áp khi phát hiện áp suất đã được khôi phục bằng áp suất cài đặt Dừng thủ công: Có thể dừng bơm bằng cách nhấn nút STOP trên mạch điều khiển khi đã chuyển qua chế độ MAN hoặc nhả tiếp điểm điều khiển từ xa. Dừng khẩn cấp: Dừng khẩn cấp luôn thực hiện được trong mọi điều kiện đang chạy bằng cách chuyển cầu dao cách ly (ISOLATOR) sang vị trí OFF

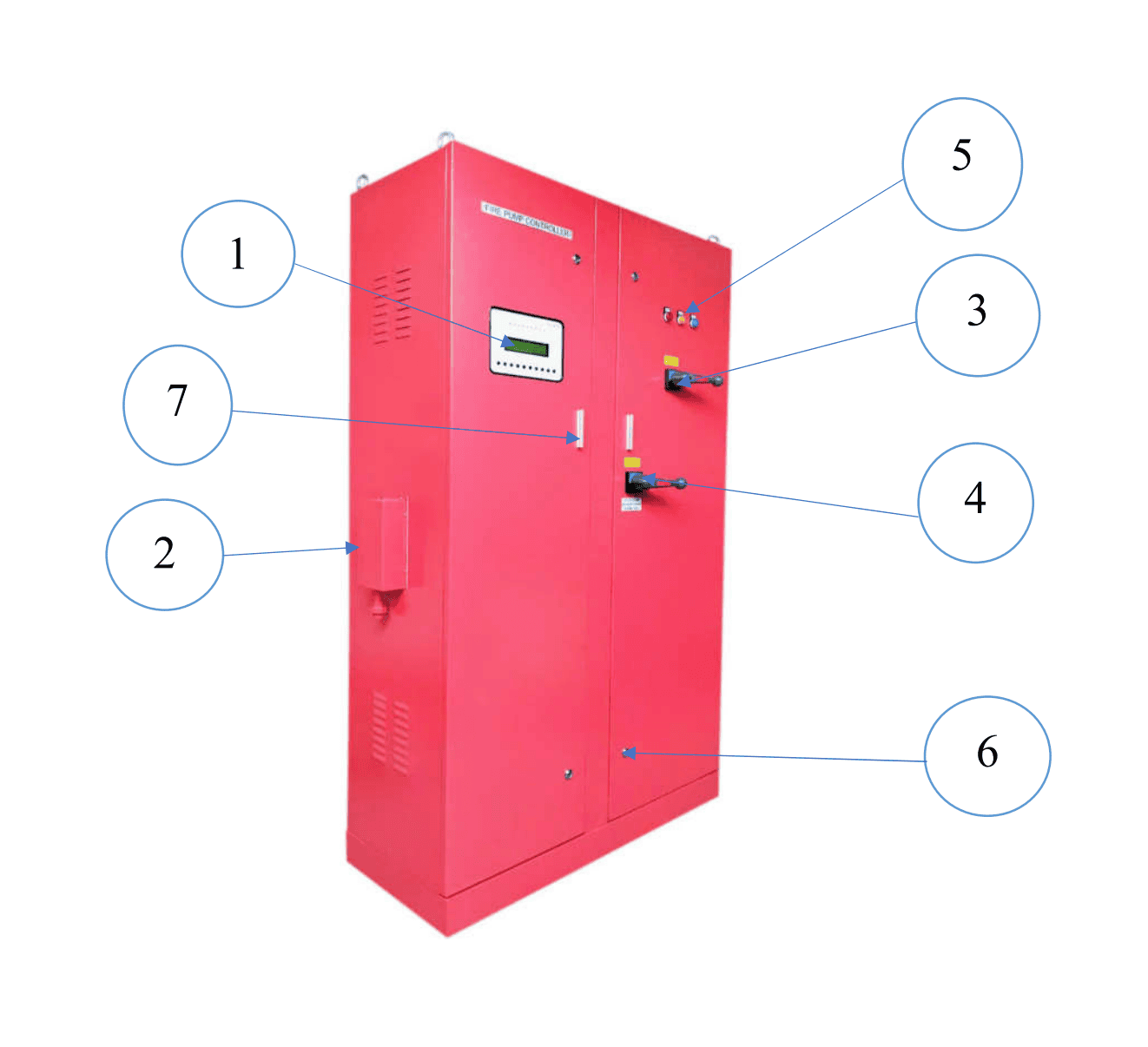

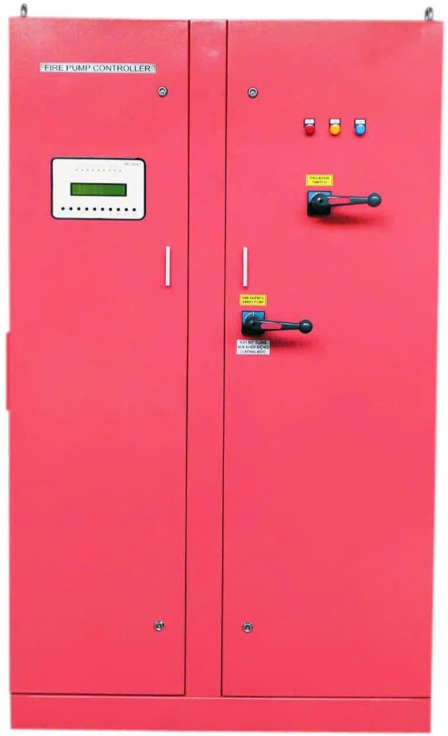

1. Màn hình hiển thị LCD và các phím điều khiển.

2. Cảm biến áp suất.

3. Tay xoay cầu dao cách ly tổng tích hợp Khóa cửa an toàn ( Chỉ mở cửa khi Cầu dao ở vị trí OFF).

4. Tay xoay cầu dao khởi động khẩn cấp bơm điện tích hợp Khóa cửa an toàn ( Chỉ mở cửa khi Cầu dao ở vị trí OFF).

5. Đèn báo pha.

6. Khóa cửa tủ.

7. Tay nắm mở cửa.

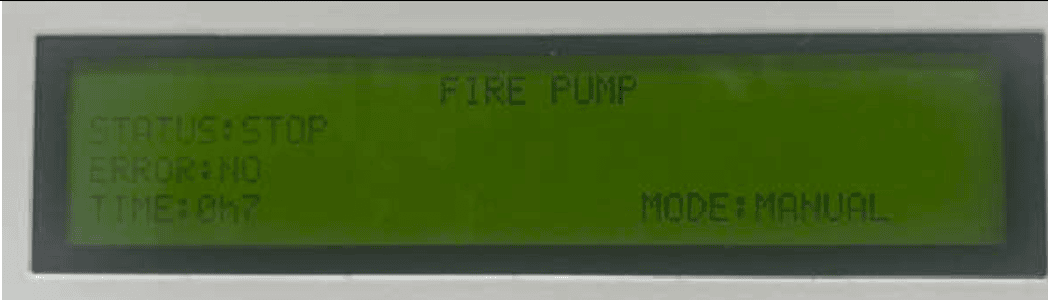

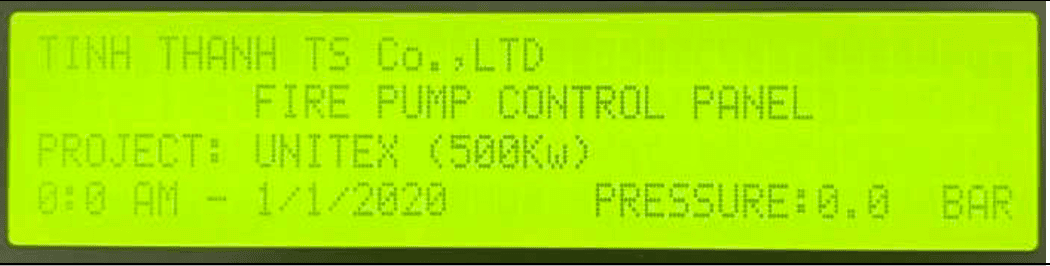

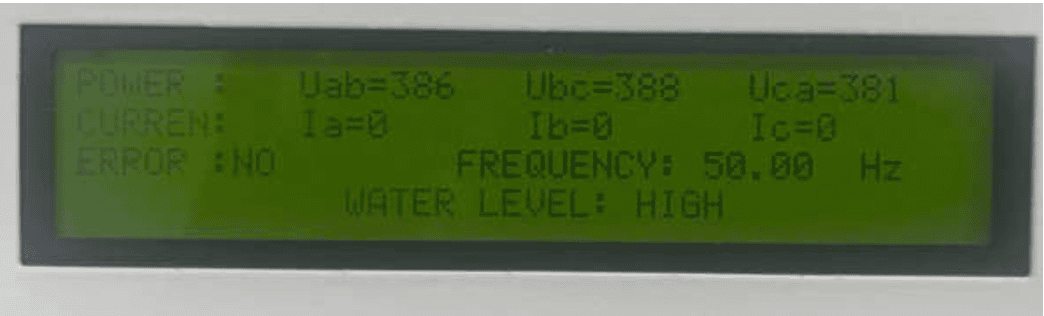

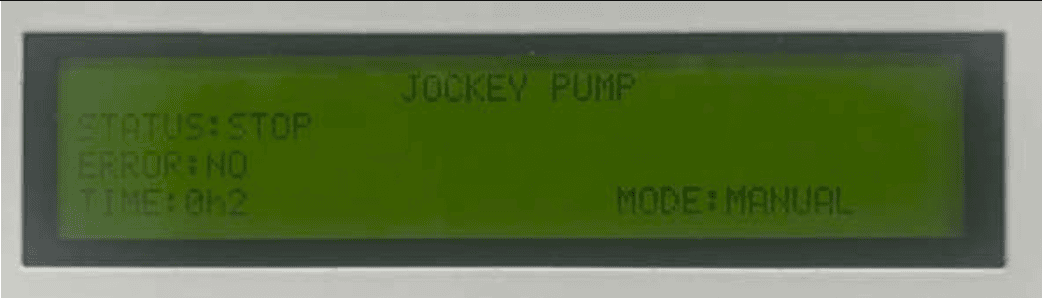

CÁC TRANG MÀN HÌNH HIỂN THỊ TỦ ĐIỀU KHIỂN
